产品描述

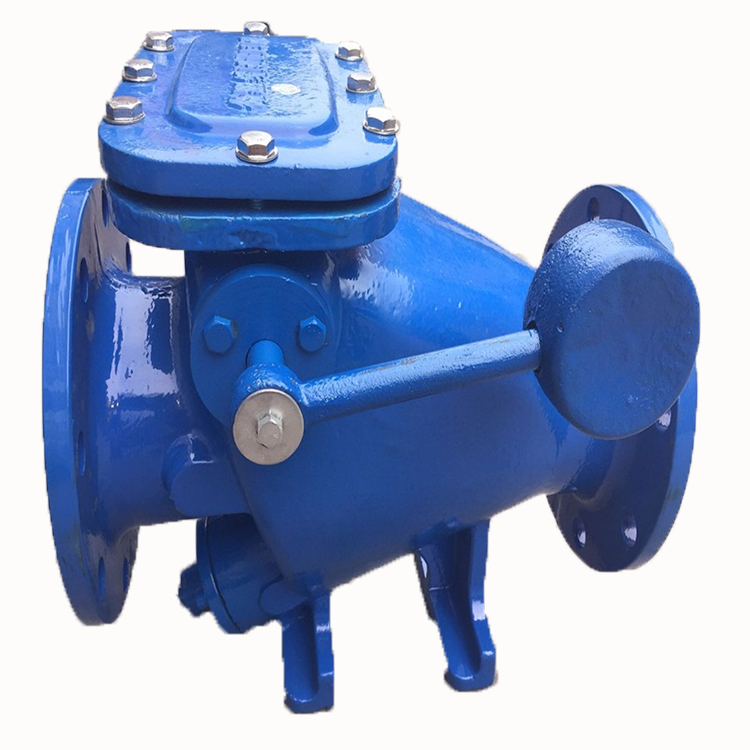

HH44X微阻缓闭止回阀特点及优点
1、设有平衡锤装置。阀瓣旋启时对水流的阻力小，开阀力仅为原旋启式的五分之一，为节能性产品。
2、阀瓣关闭的后段行程设有阻尼装置，且阻尼时间 ,可调，可防止破坏性水锤的产生。
3、新颖包胶阀瓣设计，密封可靠、防腐蚀，减振耐磨、使用寿命长；运行平稳，噪音低。
型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 缓闭时间 | |
壳体 | 密封 | |||||
HH44X | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水 | ≤60秒 |
1.6 | 2.4 | 1.76 | ||||
2.5 | 3.75 | 2.75 |
公称通径 | 尺寸 | 公称通径 | 尺寸 | ||||
DN | A1 | A | H | H1 | L | H | H1 |
40 | 140 | 200 | 88 | 350 | 290 | 480 | 297 |
50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 |
65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 |
80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 |
100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 |
125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 |
150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 |
200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 |
250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 |
300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 |
