产品描述

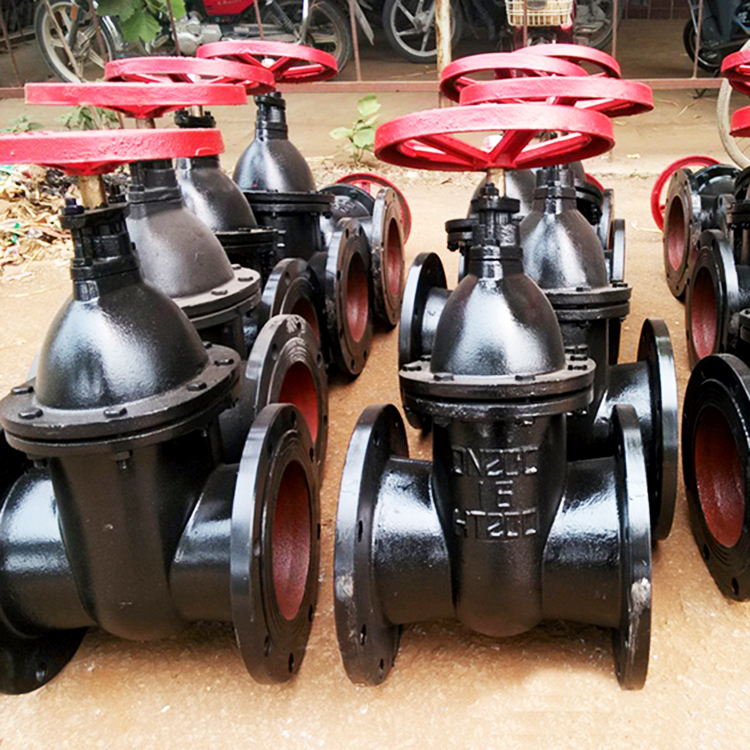

Z45T铸铁闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
铸铁闸阀优点
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短，制造工艺性好，适用范围广。
闸阀规格及尺寸
型号 | 公称通径 | 尺寸 | ||||||
L | D | D1 | D2 | b-f | Z-φd | |||
Z45T-10
| 40 | 165 | 145 | 110 | 85 | 18-3 | 4-18 | |
50 | 180 | 160 | 125 | 100 | 20-3 | 4-18 | ||
65 | 195 | 180 | 145 | 120 | 20-3 | 4-18 | ||
80 | 210 | 195 | 160 | 135 | 22-3 | 4-18 | | |
100 | 230 | 215 | 180 | 155 | 22-3 | 8-18 | ||
125 | 255 | 245 | 210 | 185 | 24-3 | 8-18 | ||
150 | 280 | 280 | 240 | 210 | 24-3 | 8-23 | ||
200 | 330 | 335 | 295 | 265 | 26-3 | 8-23 | ||
250 | 390 | 390 | 350 | 320 | 28-3 | 12-23 | ||
300 | 420 | 440 | 400 | 368 | 28-4 | 12-23 | ||
